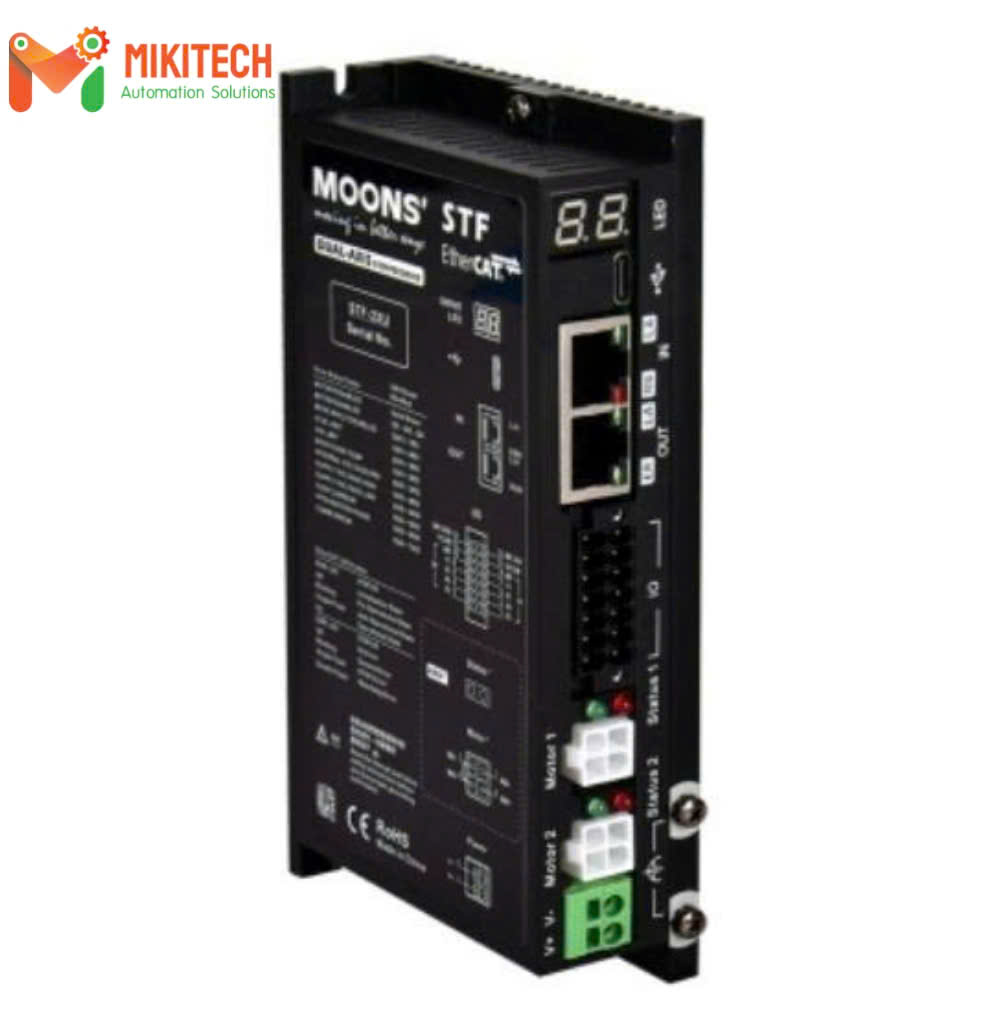

Bộ điều khiển động cơ bước STF05-2XU-ECX MOONS’ – Driver 2 trục EtherCAT

Bộ điều khiển động cơ bước STF05-2XU-ECX MOONS’ là driver động cơ bước 2 trục thuộc dòng STF Series Fieldbus Control DC Stepper Drives. Thiết bị được thiết kế cho các hệ thống tự động hóa cần điều khiển đồng thời 2 trục động cơ bước thông qua mạng công nghiệp EtherCAT.

STF05-2XU-ECX sử dụng nguồn 24–70 VDC, dòng điện đầu ra cực đại 0,1–5,0 A/pha, hỗ trợ EtherCAT theo chuẩn CoE với đầy đủ CiA402, các chế độ PP, PV, CSP và HM. Driver được trang bị Dual EtherCAT, cổng Type-C cùng hệ thống ngõ vào, ngõ ra và tín hiệu phanh cho từng trục.

Thông số kỹ thuật Bộ điều khiển động cơ bước STF05-2XU-ECX

Thông số kỹ thuật	Đơn vị	Giá trị
Giai đoạn		2
Điện áp nguồn		24-70 VDC
Loại điện áp nguồn		DC
Số trục		2 trục
Dòng điện đầu ra, cực đại	MỘT	0,1-5,0
Chế độ điều khiển		EtherCAT
Bước vi mô		Cài đặt phần mềm
Cổng giao tiếp		Dual EtherCAT
		Type-C
Đầu vào kỹ thuật số		2*3 đầu vào kỹ thuật số
Đầu ra kỹ thuật số		2*1 đầu ra kỹ thuật số
Tín hiệu phanh		Tín hiệu phanh 2*1
Loại bộ khuếch đại		Cầu H kép, 4 góc phần tư
Điều khiển dòng điện		PWM ở tần số 16KHz
Dải điện áp đầu vào		18-75VDC
Sự bảo vệ		Quá áp, thiếu áp, quá nhiệt, quá dòng, hở cuộn dây, đứt cáp truyền thông
Giảm dòng điện chờ		0-90%
Xếp hạng IP		IP20
Nhiệt độ hoạt động		0-40℃
Độ ẩm		Tối đa 90%, không ngưng tụ
Chứng nhận		CE
		RoHS

Đặc điểm nổi bật của STF05-2XU-ECX

Điều khiển 2 trục động cơ bước

STF05-2XU-ECX được thiết kế dạng 2-axis stepper motor driver, cho phép điều khiển hai trục động cơ bước trong cùng một thiết bị. Thiết kế này giúp giảm số lượng driver cần sử dụng và thuận tiện khi bố trí trong tủ điện.

Hỗ trợ EtherCAT và CiA402

Thiết bị hỗ trợ EtherCAT (CoE) với đầy đủ CiA402, đồng thời hỗ trợ các chế độ điều khiển PP – Profile Position, PV – Profile Velocity, CSP – Cyclic Synchronous Position và HM – Homing Mode. Đây là những chế độ phù hợp cho các hệ thống điều khiển chuyển động sử dụng mạng EtherCAT.

Dòng điện lên đến 5A/pha

STF05-2XU-ECX hỗ trợ dòng đầu ra từ 0,1 đến 5,0 A/pha theo Sine Peak, đáp ứng nhu cầu điều khiển nhiều loại động cơ bước trong các hệ thống tự động hóa.

Hai cổng EtherCAT và Type-C

Driver được trang bị Dual EtherCAT với đầu nối RJ45 cùng cổng Type-C. Hai cổng EtherCAT giúp thuận tiện hơn khi kết nối driver vào mạng điều khiển EtherCAT và xây dựng hệ thống nhiều thiết bị.

Tích hợp ngõ vào, ngõ ra và tín hiệu phanh

Mỗi trục có 3 ngõ vào số, 1 ngõ ra số và 1 tín hiệu phanh. Hệ thống I/O tích hợp giúp STF05-2XU-ECX có thể kết nối với các tín hiệu điều khiển và thiết bị ngoại vi trong máy.

Cài đặt Microstepping bằng phần mềm

Chế độ Microstepping được thiết lập thông qua phần mềm, giúp người dùng cấu hình driver theo yêu cầu chuyển động của từng ứng dụng.

Nhiều chức năng bảo vệ

STF05-2XU-ECX tích hợp các chức năng bảo vệ gồm quá áp, thấp áp, quá nhiệt, quá dòng, hở cuộn dây và mất kết nối cáp truyền thông. Nhờ đó, thiết bị có thể tăng độ an toàn và ổn định khi vận hành trong hệ thống tự động hóa.

Ứng dụng của bộ điều khiển động cơ bước STF05-2XU-ECX

Máy tự động hóa công nghiệp

STF05-2XU-ECX phù hợp với các máy tự động cần điều khiển nhiều cơ cấu chuyển động và yêu cầu giao tiếp EtherCAT với bộ điều khiển trung tâm.

Máy đóng gói và cấp liệu

Driver có thể được sử dụng cho các cơ cấu cấp liệu, kéo màng, định vị sản phẩm hoặc điều khiển chuyển động trong máy đóng gói.

Máy lắp ráp tự động

Khả năng điều khiển 2 trục trong một driver giúp thiết bị phù hợp với các máy lắp ráp có nhiều cơ cấu chuyển động cần phối hợp.

Hệ thống điều khiển chuyển động EtherCAT

Với hỗ trợ EtherCAT và CiA402, STF05-2XU-ECX có thể tích hợp vào các hệ thống điều khiển chuyển động sử dụng mạng công nghiệp EtherCAT.

Ưu điểm khi sử dụng STF05-2XU-ECX

STF05-2XU-ECX kết hợp 2 trục điều khiển động cơ bước, EtherCAT, CiA402 và I/O tích hợp trong một thiết bị. Việc điều khiển hai trục giúp tối ưu không gian lắp đặt so với việc sử dụng từng driver riêng biệt.

Bên cạnh đó, dải nguồn 24–70 VDC và dòng đầu ra tối đa 5 A/pha giúp driver có thể đáp ứng nhiều yêu cầu điều khiển động cơ bước trong máy tự động hóa.

Mua bộ điều khiển động cơ bước STF05-2XU-ECX ở đâu?

Khi lựa chọn STF05-2XU-ECX, cần kiểm tra điện áp cấp, dòng điện động cơ, số lượng trục, giao thức EtherCAT và yêu cầu điều khiển của toàn bộ hệ thống.

MIKITECH cung cấp các sản phẩm tự động hóa MOONS’, bao gồm driver động cơ bước, động cơ bước, servo motor và các phụ kiện điều khiển chuyển động. Khách hàng có thể liên hệ MIKITECH để được tư vấn model phù hợp với ứng dụng thực tế.
