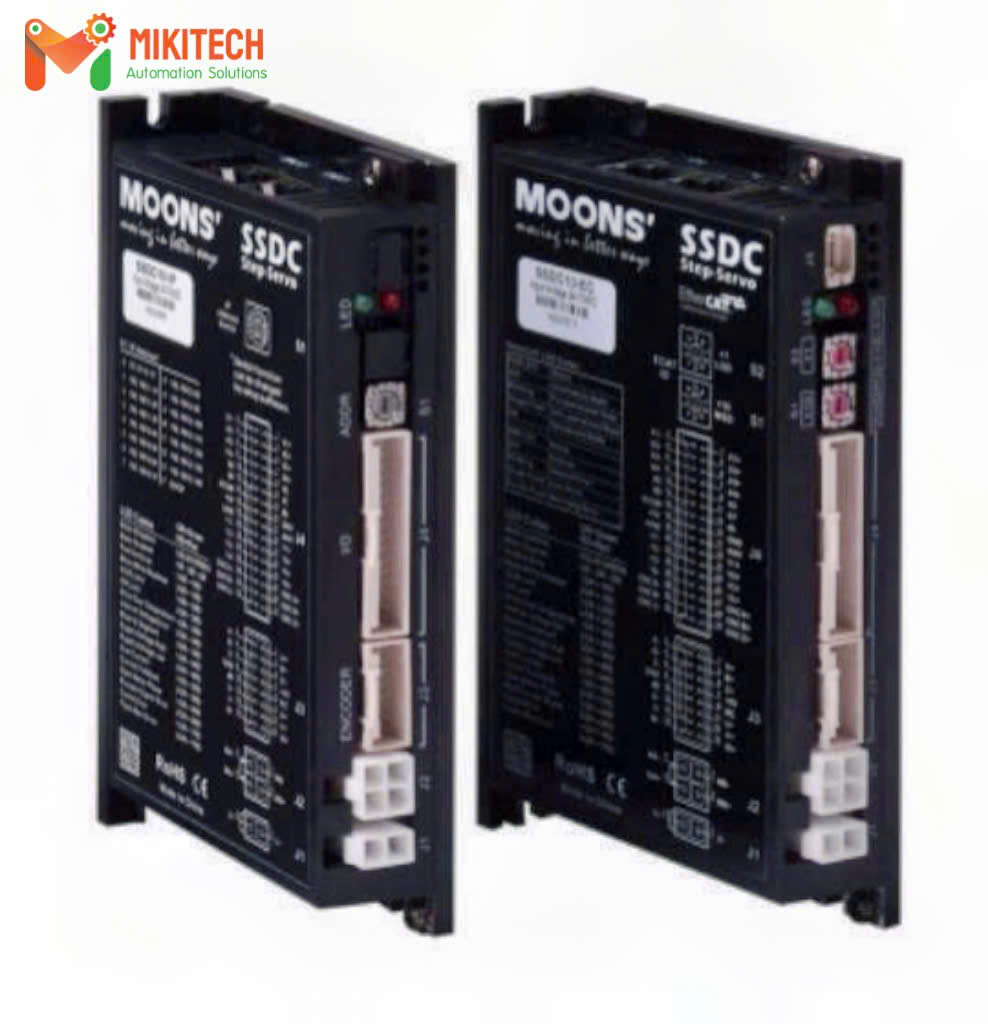

Bộ điều khiển động cơ bước SSDC10-A – Driver Step-Servo MOONS’

Bộ điều khiển động cơ bước SSDC10-A là driver step-servo của MOONS’, được thiết kế cho các hệ thống điều khiển chuyển động và tự động hóa công nghiệp. Thiết bị tích hợp công nghệ điều khiển servo vào hệ thống động cơ bước, hỗ trợ điều khiển vòng kín nhằm nâng cao khả năng kiểm soát chuyển động.

SSDC10-A sử dụng nguồn 24–70 VDC, dòng điện liên tục tối đa 10 A và dòng điện đỉnh 15 A, phù hợp với nhiều ứng dụng điều khiển động cơ trong máy móc tự động hóa.

SSDC10-A thuộc dòng SSDC Step-Servo Drives của MOONS’. Đây là bộ điều khiển một trục, được thiết kế để kết hợp với động cơ step-servo trong các hệ thống cần kiểm soát vị trí, tốc độ và chuyển động.

Thiết bị hỗ trợ nhiều phương thức điều khiển như Modbus RTU, Pulse Mode, Velocity Mode, SCL và Q Programming, giúp SSDC10-A có thể đáp ứng nhiều cấu hình điều khiển khác nhau.

Thông số kỹ thuật bộ điều khiển SSDC10-A

Thông số kỹ thuật	Đơn vị	Giá trị
Điện áp nguồn		24-70 VDC
Số trục		trục đơn
Dòng điện đầu ra, liên tục	MỘT	10
Dòng điện đầu ra, cực đại	MỘT	15
Chế độ điều khiển		Chế độ xung Modbus RTU
		Mô-men xoắn/vận tốc/vị trí
		tương tự Chế độ vận tốc Lập trình
		SCL
		Q
Cổng giao tiếp		RS-232
Đầu vào kỹ thuật số		8
Đầu ra kỹ thuật số		4
Đầu vào tín hiệu tương tự		2
Đầu ra bộ mã hóa		Sự khác biệt ABZ
Xếp hạng IP		IP20
Nhiệt độ hoạt động		0 đến 40℃
Độ ẩm		Tối đa 90%, không ngưng tụ
Cân nặng	kg	0,75
Chứng nhận		CE
		RoHS

Phương thức điều khiển

SSDC10-A hỗ trợ nhiều phương thức điều khiển gồm Modbus RTU, Pulse Mode, Analog Torque/Velocity/Position, Velocity Mode, SCL và Q Programming. Thiết bị sử dụng giao tiếp RS-232, có 8 ngõ vào số, 4 ngõ ra số và 2 ngõ vào tín hiệu analog.

Ngõ ra encoder

Bộ điều khiển SSDC10-A hỗ trợ encoder output dạng ABZ differential, giúp kết nối và trao đổi tín hiệu encoder trong hệ thống điều khiển chuyển động phù hợp.

Đặc điểm nổi bật của SSDC10-A

Điều khiển vòng kín

SSDC10-A kết hợp công nghệ điều khiển servo với hệ thống động cơ bước, tạo thành hệ thống step-servo điều khiển vòng kín. Thiết kế này giúp hệ thống theo dõi chuyển động và kiểm soát động cơ theo yêu cầu của ứng dụng.

Dòng điện liên tục lên đến 10 A

SSDC10-A có dòng điện đầu ra liên tục tối đa 10 A và dòng điện đỉnh 15 A, đáp ứng các ứng dụng cần khả năng điều khiển động cơ với mức dòng tương đối cao.

Hỗ trợ nhiều phương thức điều khiển

Việc hỗ trợ Pulse Mode, Modbus RTU, Velocity Mode, SCL và Q Programming giúp người dùng có thêm lựa chọn khi tích hợp driver vào hệ thống máy.

Bộ điều khiển tích hợp

Dòng SSDC được MOONS’ thiết kế với bộ điều khiển chuyển động tích hợp, hỗ trợ các ứng dụng điều khiển nhiều trục thông qua hệ thống mạng phù hợp.

Thiết kế nhỏ gọn, phù hợp tự động hóa

SSDC10-A có thiết kế dành cho hệ thống điều khiển công nghiệp, giúp thuận tiện bố trí trong tủ điện và các hệ thống máy tự động.

Ứng dụng của bộ điều khiển động cơ bước SSDC10-A

Máy tự động hóa công nghiệp

Bộ điều khiển động cơ bước SSDC10-A có thể được sử dụng trong các hệ thống tự động hóa cần kiểm soát chuyển động của cơ cấu máy.

Máy đóng gói

SSDC10-A có thể kết hợp với động cơ step-servo để điều khiển các cơ cấu kéo, cấp liệu, định vị và di chuyển sản phẩm trong máy đóng gói.

Máy in và máy gia công

Thiết bị phù hợp với các hệ thống cần kiểm soát chuyển động lặp lại như máy in, máy khắc, máy cắt và một số thiết bị gia công tự động.

Hệ thống cấp liệu và định vị

Driver có thể được sử dụng trong các cơ cấu cần điều khiển tốc độ và vị trí, chẳng hạn như hệ thống cấp liệu, định vị sản phẩm hoặc di chuyển vật liệu.

Ưu điểm của bộ điều khiển SSDC10-A

Kiểm soát chuyển động chính xác

Công nghệ step-servo giúp kết hợp đặc tính của động cơ bước với phương pháp điều khiển servo, phù hợp với các ứng dụng yêu cầu kiểm soát chuyển động.

Linh hoạt khi tích hợp

SSDC10-A hỗ trợ nhiều phương thức điều khiển, giúp kỹ sư có thể lựa chọn phương án kết nối phù hợp với cấu hình máy.

Hỗ trợ lập trình chuyển động

Với SCL và Q Programming, SSDC10-A có thể đáp ứng những ứng dụng cần xây dựng chương trình chuyển động theo yêu cầu.

Cách lựa chọn bộ điều khiển động cơ bước SSDC10-A

Kiểm tra điện áp cấp

Trước khi lắp đặt cần kiểm tra nguồn điện của hệ thống để đảm bảo phù hợp với dải điện áp 24–70 VDC của SSDC10-A.

Kiểm tra dòng điện động cơ

Cần đối chiếu dòng điện yêu cầu của động cơ với khả năng đầu ra của driver để lựa chọn cấu hình phù hợp.

Xác định phương thức điều khiển

Tùy hệ thống, người dùng có thể lựa chọn Pulse Mode, Modbus RTU, Velocity Mode, SCL hoặc Q Programming theo yêu cầu điều khiển.
