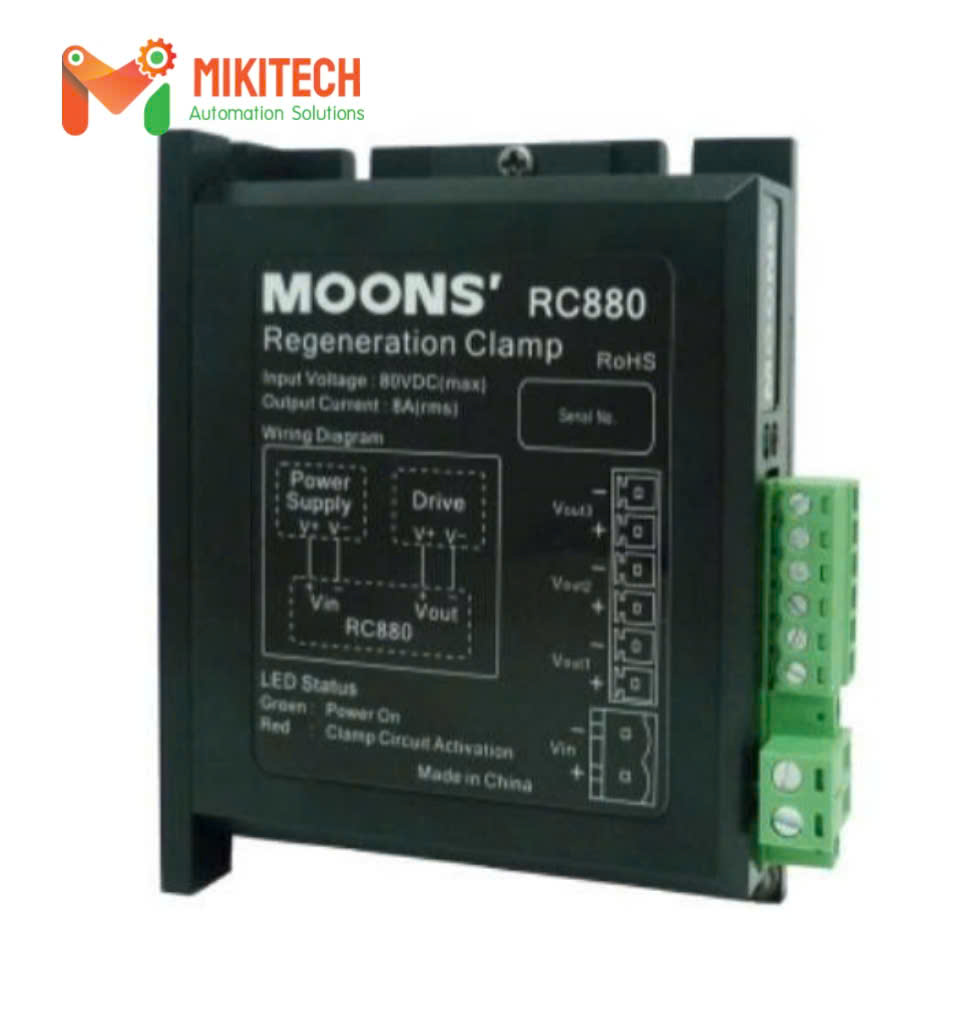

Bộ hãm tái sinh RC880 | MOONS’

Bộ hãm tái sinh RC880 là thiết bị Regeneration Clamp của MOONS’, được sử dụng trong các hệ thống động cơ bước, servo và điều khiển chuyển động có hiện tượng năng lượng tái sinh quay ngược về nguồn DC. RC880 giúp hấp thụ phần năng lượng dư phát sinh trong quá trình động cơ giảm tốc, đặc biệt với tải lớn hoặc chuyển động tốc độ cao. Sản phẩm có điện áp đầu vào tối đa 80VDC, dòng đầu vào tối đa 15A và công suất hấp thụ liên tục 50W.

Bộ hãm tái sinh RC880 là gì?

Trong quá trình động cơ giảm tốc, đặc biệt khi tải có quán tính lớn, động năng của tải có thể chuyển ngược thành năng lượng điện và truyền trở lại bộ điều khiển hoặc nguồn cấp. Hiện tượng này được gọi là năng lượng tái sinh.

Với nguồn switching, năng lượng hồi tiếp có thể làm điện áp DC tăng cao và kích hoạt chức năng bảo vệ quá áp của nguồn, khiến nguồn ngắt hoặc ảnh hưởng đến hoạt động của hệ thống. RC880 được thiết kế để xử lý phần năng lượng tái sinh này bằng cách hấp thụ và tiêu tán năng lượng dư.

Thông số kỹ thuật bộ hãm tái sinh RC880

Thông số	RC880
Thương hiệu	MOONS’
Model	RC880
Loại sản phẩm	Regeneration Clamp
Chức năng	Hãm và hấp thụ năng lượng tái sinh
Điện áp nguồn tối đa	80VDC
Dòng đầu vào tối đa	15A
Dòng đầu ra tối đa	8A RMS/kênh
Công suất hấp thụ liên tục	50W
Công suất định mức	50W
Đèn báo	Power / Regen
Kích thước tham khảo	76 × 94 × 28,6 mm
Ứng dụng	Hệ thống động cơ bước, servo và điều khiển chuyển động

Đặc điểm nổi bật của RC880

Hấp thụ năng lượng tái sinh khi động cơ giảm tốc

Khi động cơ giảm tốc nhanh, đặc biệt với tải có quán tính lớn, năng lượng có thể quay ngược về phía nguồn. RC880 được kết nối vào hệ thống để xử lý phần năng lượng tái sinh dư, giúp hạn chế tình trạng điện áp nguồn tăng do năng lượng hồi tiếp.

Điện áp làm việc lên đến 80VDC

RC880 có điện áp đầu vào tối đa 80VDC, phù hợp với nhiều hệ thống điều khiển động cơ sử dụng nguồn DC.

Thiết bị được MOONS’ định hướng sử dụng cho các hệ thống DC-input drives và integrated motors cần giải pháp kiểm soát năng lượng tái sinh.

Công suất hấp thụ 50W

RC880 có công suất hấp thụ liên tục 50W. Đây là thông số quan trọng cần xem xét khi lựa chọn thiết bị cho ứng dụng có tải chuyển động và tần suất giảm tốc cao.

Có đèn LED báo trạng thái Regen

RC880 được trang bị đèn báo Regen, giúp người dùng quan sát tình trạng năng lượng tái sinh trong quá trình vận hành.

Theo hướng dẫn của MOONS’, có thể sử dụng đèn Regen để kiểm tra ứng dụng có phát sinh năng lượng tái sinh đáng kể hay không. Nếu đèn Regen không nhấp nháy trong quá trình vận hành, ứng dụng có thể không cần sử dụng RC880.

Thiết kế nhỏ gọn

RC880 có kích thước khoảng 76 × 94 × 28,6 mm, giúp thuận tiện bố trí trong hệ thống điều khiển và tủ điện.

Nguyên lý hoạt động của bộ hãm tái sinh RC880

Năng lượng tái sinh hình thành như thế nào?

Trong quá trình tăng tốc, động cơ sử dụng năng lượng điện để tạo chuyển động. Khi giảm tốc hoặc hạ tải, động cơ có thể hoạt động theo trạng thái phát điện, khiến một phần động năng của tải được chuyển thành năng lượng điện.

Lượng năng lượng này quay trở lại DC bus hoặc nguồn cấp. Nếu năng lượng tái sinh vượt quá khả năng hấp thụ của hệ thống, điện áp có thể tăng lên và gây kích hoạt bảo vệ quá áp.

RC880 xử lý năng lượng hồi tiếp

RC880 được lắp giữa bộ điều khiển và nguồn cấp theo cấu hình phù hợp. Khi điện áp tăng do năng lượng tái sinh, mạch Regen hoạt động để hấp thụ phần năng lượng dư.

Nhờ đó, RC880 có thể hỗ trợ hạn chế hiện tượng nguồn switching bị kích hoạt bảo vệ quá áp khi tải giảm tốc nhanh.

Khi nào nên sử dụng RC880?

Hệ thống có tải quán tính lớn

Những máy có tải nặng hoặc tải quay với quán tính lớn có thể tạo ra lượng năng lượng tái sinh đáng kể trong quá trình giảm tốc.

Động cơ thường xuyên tăng tốc và giảm tốc

Các ứng dụng có chu kỳ chuyển động liên tục, tăng tốc – chạy – giảm tốc nhiều lần có thể phát sinh năng lượng hồi tiếp về nguồn.

Hệ thống sử dụng nguồn switching

Nguồn switching có thể phản ứng với tình trạng điện áp tăng do năng lượng hồi tiếp bằng cách kích hoạt bảo vệ quá áp. RC880 được MOONS’ đưa ra như giải pháp xử lý vấn đề này.

Ứng dụng động cơ bước và servo

RC880 có thể được sử dụng cùng các hệ thống điều khiển chuyển động của MOONS’, bao gồm các driver động cơ bước và servo có yêu cầu xử lý năng lượng tái sinh. MOONS’ cũng liệt kê RC880 là phụ kiện đề xuất cho nhiều dòng stepper drive.

Ứng dụng của bộ hãm tái sinh RC880

Máy tự động hóa công nghiệp

RC880 có thể được tích hợp trong các máy tự động sử dụng động cơ bước hoặc servo với các chu kỳ tăng giảm tốc liên tục.

Máy đóng gói

Các cơ cấu kéo, cấp liệu, cuộn vật liệu hoặc định vị thường có quá trình tăng tốc và giảm tốc liên tục. RC880 có thể được xem xét khi hệ thống phát sinh năng lượng hồi tiếp vượt mức nguồn có thể xử lý.

Máy CNC và máy điều khiển chuyển động

Các trục chuyển động có tải quán tính cao có thể tạo ra năng lượng tái sinh trong quá trình giảm tốc. RC880 là một giải pháp phụ trợ để xử lý hiện tượng này.

Thiết bị sử dụng động cơ tích hợp

MOONS’ cũng cung cấp RC880 cho các ứng dụng sử dụng integrated motors và DC-input drives.

Hướng dẫn kiểm tra có cần sử dụng RC880 hay không

Trước khi lắp đặt RC880, cần xem xét đặc tính tải, tốc độ chuyển động, thời gian giảm tốc và nguồn cấp của hệ thống.

Một cách kiểm tra được MOONS’ đề cập là lắp RC880 vào hệ thống và quan sát đèn Regen. Nếu đèn Regen không nhấp nháy trong quá trình vận hành, điều đó cho thấy hệ thống không phát sinh lượng năng lượng tái sinh quá mức và có thể không cần duy trì RC880.

Lưu ý khi lắp đặt RC880

Không sử dụng điện trở có công suất thấp hơn yêu cầu

MOONS’ khuyến cáo không sử dụng điện trở có công suất thấp hơn 50W trong ứng dụng cần điện trở hãm tương ứng, vì có thể dẫn đến tình trạng quá nhiệt và hư hỏng.

Ngắt nguồn trước khi đấu nối

Khu vực Regen là phần có điện áp nguy hiểm. Cần ngắt nguồn hoàn toàn trước khi thực hiện đấu nối và thực hiện các biện pháp bảo vệ chống rò điện phù hợp.

Kiểm tra thông số nguồn và tải

Trước khi sử dụng cần đối chiếu điện áp DC, dòng điện và lượng năng lượng tái sinh thực tế của hệ thống với thông số của RC880.

Ưu điểm của bộ hãm tái sinh RC880

• Hỗ trợ xử lý năng lượng tái sinh từ động cơ.
• Điện áp đầu vào tối đa 80VDC.
• Dòng đầu vào tối đa 15A.
• Dòng đầu ra tối đa 8A RMS/kênh.
• Công suất hấp thụ liên tục 50W.
• Có đèn LED theo dõi trạng thái Regen.
• Kích thước nhỏ gọn.
• Phù hợp với các hệ thống điều khiển chuyển động DC.
• Có thể sử dụng cùng nhiều dòng driver động cơ MOONS’.
